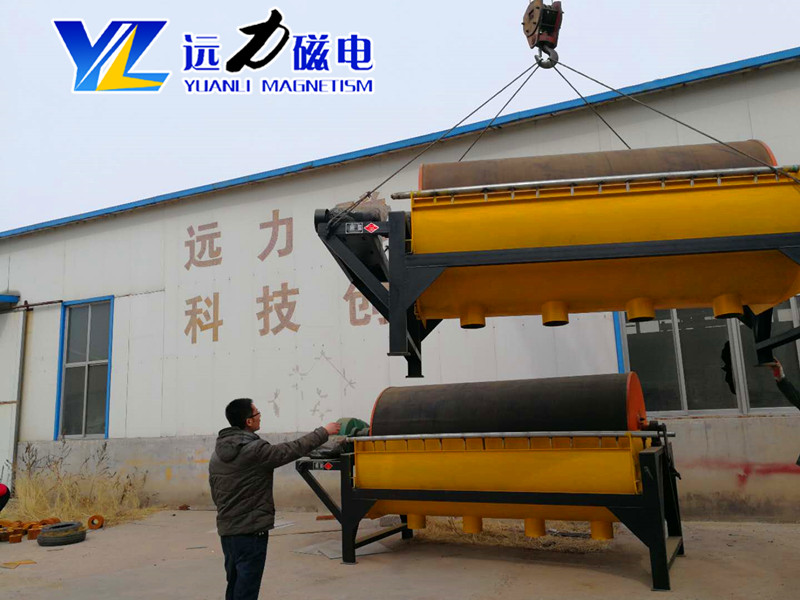

山東產CTN 型逆流濕式永磁筒式磁選機，核心特點：礦漿流動方向與圓筒旋轉方向相反，專門針對0～0.6mm 細顆粒強磁性礦漿，主打高回收率，多用於粗選、掃選、重介質回收(洗煤廠)。

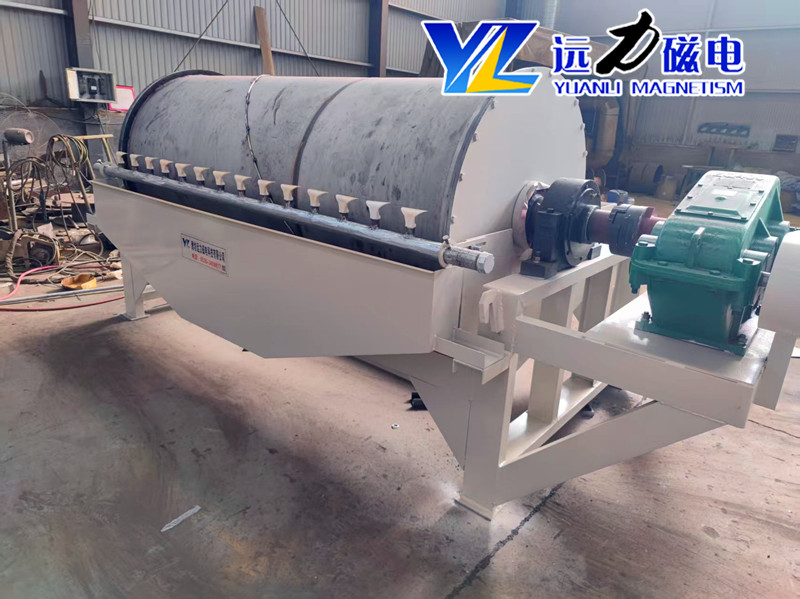

一、核心結構

圓筒(滾筒)：非導磁不鏽鋼筒體，外覆耐磨橡膠;內部磁係固定不轉(釹鐵硼複合永磁，磁包角 210°~270°)，隻有外殼旋轉。

逆流槽體：U 型分選槽，包含給礦箱、分選腔、底板尾礦孔、溢流堰、精礦衝洗水管、精礦槽。

傳動、機架、調節機構：可調節筒槽間隙、礦漿液位、衝洗水量。

二、細顆粒礦漿完整分選原理

關鍵點：細顆粒質量輕、流體拖拽力影響大，逆流結構就是為了延長細顆粒在磁場區停留時間，提升微細磁性顆粒捕獲概率。

給礦入槽 細顆粒礦漿由給礦箱送入圓筒下方的磁選區，礦漿在槽體內呈懸浮狀態，細顆粒不會快速沉降。

磁場捕獲磁性細顆粒 圓筒內部永磁磁係在槽內形成連續磁場;礦漿裏強磁性細礦粒受磁力作用，克服水流阻力，吸附在旋轉圓筒表麵。

磁極交替排布，吸附在筒麵的磁性顆粒隨筒轉動時不斷翻轉，夾雜在裏麵的脈石、非磁性細泥被水流抖落回礦漿(磁翻作用)。

兩股物料反向運動(逆流核心)

磁性顆粒：隨圓筒逆著礦漿流向旋轉，向給礦側(精礦端)移動;

非磁性脈石、弱磁性細泥：不受磁力吸附，順著礦漿流向，沿槽底板從尾礦孔 / 溢流口排出，成為尾礦。

精礦卸礦 磁性細顆粒被圓筒帶到磁場消失區，磁力消失;槽頂衝洗水直接把筒麵的磁性礦衝入精礦槽，完成精礦收集。

三、為什麽適合細顆粒礦漿(對比順流 / 半逆流)

分選路徑長，回收率高 尾礦口距離給礦口遠，細礦漿全程穿過磁場，微細磁性顆粒被捕捉機會大幅提升，尾礦跑礦少;缺點：磁翻作用偏弱，精礦品位一般，適合粗掃選。

槽體流速適配細粒懸浮 槽內礦漿相對平穩，細顆粒不容易快速沉澱堵槽;但不適合粗顆粒礦石，粗粒易沉積堵塞分選間隙。

抗流量波動能力強 給礦濃度、流量小幅波動時，分選指標穩定性優於順流型，適合連續大規模礦漿處理。

四、適用場景(山東濰坊臨朐磁電廠家主流應用)

細粒磁鐵礦粗選、尾礦掃選;

洗煤廠重介質(磁鐵粉)回收(CTN 逆流最經典場景);

石英砂、鉀長石非金屬礦除鐵(去除微細鐵質雜質);

處理粒度：0~0.6mm 細顆粒礦漿，礦漿濕式連續分選。

五、工藝調整要點(細顆粒礦漿)

控製礦漿濃度：濃度過高細泥團聚，夾帶脈石;濃度過低，細磁性顆粒容易被水流衝走;

筒槽間隙：間隙過小易堵細泥，過大降低磁場吸附效果;

衝洗水：卸礦水壓要適中，水壓不足精礦卸不幹淨;水壓過大稀釋精礦。

六、逆流槽磁選機

細顆粒礦漿從滾筒下方進入，水流向前、滾筒反向旋轉;磁性細顆粒被吸在筒上逆水帶到給礦側，衝洗水卸出精礦;非磁性細泥順著水流從尾礦端排出，依靠更長磁場停留時間，最大化回收微細磁性礦物。
