廣東平板水選磁選機結構_廣東平板水選磁選機結構永磁排列圖工作原理_選礦規格參數及執行標準，磁源：采用稀土釹鐵硼永磁塊(主流)，多磁極交替密排，表麵場強可達 6000–15000 Gs;配套聚磁板 + 導磁背襯，強化磁場梯度;整體環氧灌封 + 不鏽鋼全密封，防水防腐蝕，年磁衰率 < 3%，壽命 10 年 +;高溫工況可配冷卻腔;分選平板：不鏽鋼 / 耐磨陶瓷麵板，平整無毛刺，貼合磁係;平板傾角 0–45° 可調，適配不同礦漿粘度;無磁 / 脫磁區：末端設置磁場盲區，便於磁性礦物脫離。

一、 廣東平板水選磁選機結構_廣東平板水選磁選機結構永磁排列圖工作原理_選礦規格參數及執行標準給料與布水係統

進料鬥 + 布料器：帶穩流槽的礦漿分配器，確保礦漿沿平板寬度均勻鋪展，避免局部料層過厚;

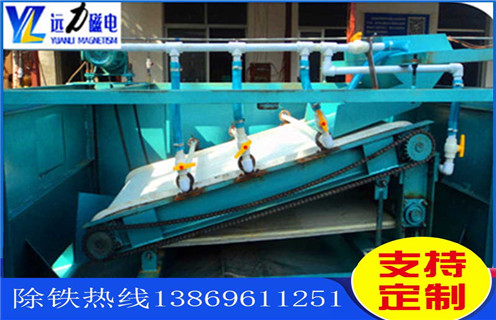

布水槽 + 噴淋管：前置預濕、分選區輔助衝洗、末端強衝脫鐵三級水路;可調節水流量與壓力，控製礦漿濃度(常見 20%–40%);

液位 / 濃度控製：液位傳感器 + 電動調節閥，穩定分選條件。

二、 廣東平板水選磁選機結構_廣東平板水選磁選機結構永磁排列圖工作原理_選礦規格參數及執行標準傳動與卸礦係統(分帶式 / 刮板式)

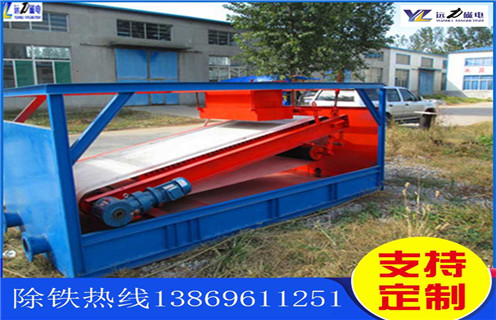

帶式結構(工業主流)：耐酸堿聚氨酯 / 橡膠皮帶，貼緊磁板表麵;電機 + 變頻減速器驅動，帶速可調;皮帶運轉至無磁區，磁性礦物在重力 + 高壓水衝洗下落入磁性產物槽;

刮板式(簡易型)：耐磨損高分子刮板，配合底部衝洗，適合低產量工況;

雙出料槽：磁性礦槽 + 非磁性尾礦槽，內襯耐磨橡膠，傾斜布置便於自流。

三、廣東平板水選磁選機結構_廣東平板水選磁選機結構永磁排列圖工作原理_選礦規格參數及執行標準機架與調節機構

剛性機架：型鋼焊接，表麵噴砂防腐;

角度調節：蝸輪蝸杆 / 液壓推杆，實現平板傾角精準調節;

皮帶張力裝置：螺旋 / 氣動張緊，防止皮帶打滑;

防護結構：IP65 密封，防塵防水，適合室外 / 潮濕選礦環境。

四、廣東平板水選磁選機結構_廣東平板水選磁選機結構永磁排列圖工作原理_選礦規格參數及執行標準 控製係統與輔助

電氣櫃：變頻調速、過載保護、水路聯動、啟停連鎖;

監測儀表：礦漿流量、濃度、磁場強度在線監測;

排渣 / 排汙口：定期清理沉澱雜質。
